大尺寸定制紅外觸摸框

適用場景
大尺寸定制紅外觸摸框通過硬件設計和軟件編程,可以對各點數據進行插值計算,可以達到32768 X 32768的分辨率。在紅外觸摸屏工作時的同一瞬間,只有一對紅外對管 (指物理位置相對應的一只發射管和一只接收管)在進行數據工作,電路通過對紅外對管高頻率的數據采集來達到迅速反應的效果,因此觸摸屏的反應速度非??臁?/div>

130-0206-9046

1、產品詳情

適用顯示方式
應用于液晶拼接墻、LED墻、投影墻等非標尺寸的定制(支持長度15米左右)。

方案支持
1. 根據項目的需求可定制:多畫面多主機單獨觸控、單臺主機多臺觸摸框融合觸控;
2. 支持弧形、L形、U形等不規則尺寸定制;
3. 其他需求定制。

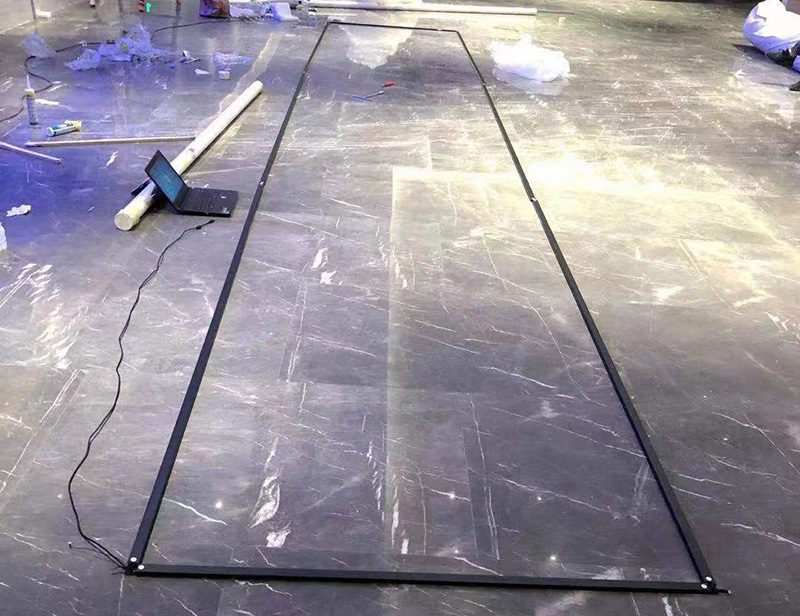

大尺寸定制紅外觸摸框

2、紅外觸摸屏的工作原理

觸摸屏的四周布滿紅外接收管和紅外發射管,這些紅外管在觸摸屏表面呈一一對應的排列關系,形成一張由紅外線布成的光網,當有物體(手指、帶手套或任何觸摸物體)進入紅外光網阻擋住某處的紅外線發射接收時,此點橫豎兩個方向的接收管收到的紅外線的強弱就會發生變化,設備通過了解紅外線的接收情況的變化就能知道何處進行了觸摸。

大尺寸定制紅外觸摸框通過硬件設計和軟件編程,可以對各點數據進行插值計算,可以達到32768 X 32768的分辨率。在紅外觸摸屏工作時的同一瞬間,只有一對紅外對管 (指物理位置相對應的一只發射管和一只接收管)在進行數據工作,電路通過對紅外對管高頻率的數據采集來達到迅速反應的效果,因此觸摸屏的反應速度非???。

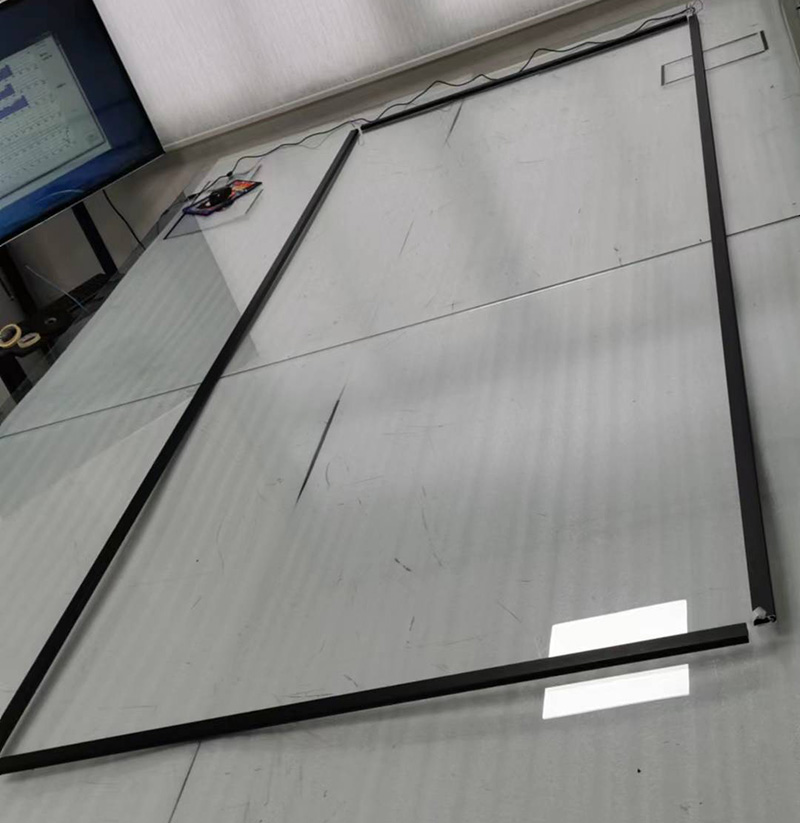

大尺寸定制紅外觸摸框

3、紅外線觸摸屏使用原理

在顯示器上加上光點距架框(紅外觸摸框),無需在屏幕表面加上涂層或接駁控制器。光點距架框的四邊排列了紅外線發射管及接收管,在屏幕表面形成一個紅外線網。以手指觸摸屏幕某一點,便會擋住經過該位置的橫豎兩條紅外線,計算機便可即時算出觸摸點位置。從而便可以代替了傳統的鼠標和鍵盤這樣的外接設備,直接在顯示器上用手指或者不透明名物體在顯示器上觸摸點擊任何操作圖標,系統在接上觸摸設備時會自動出現觸摸軟鍵盤,同樣可以在顯示桌面上使用軟鍵盤操作,真正意義上的達到了人機互動的感念。

觸摸屏的出現也為不太習慣鼠標及鍵盤的使用者帶來了方便,可以直接在電腦桌面上手寫。隨著時代的發展,紅外觸摸屏可以實現多點操作及支持多人操作,這是傳統的鼠標不能達到的領域。

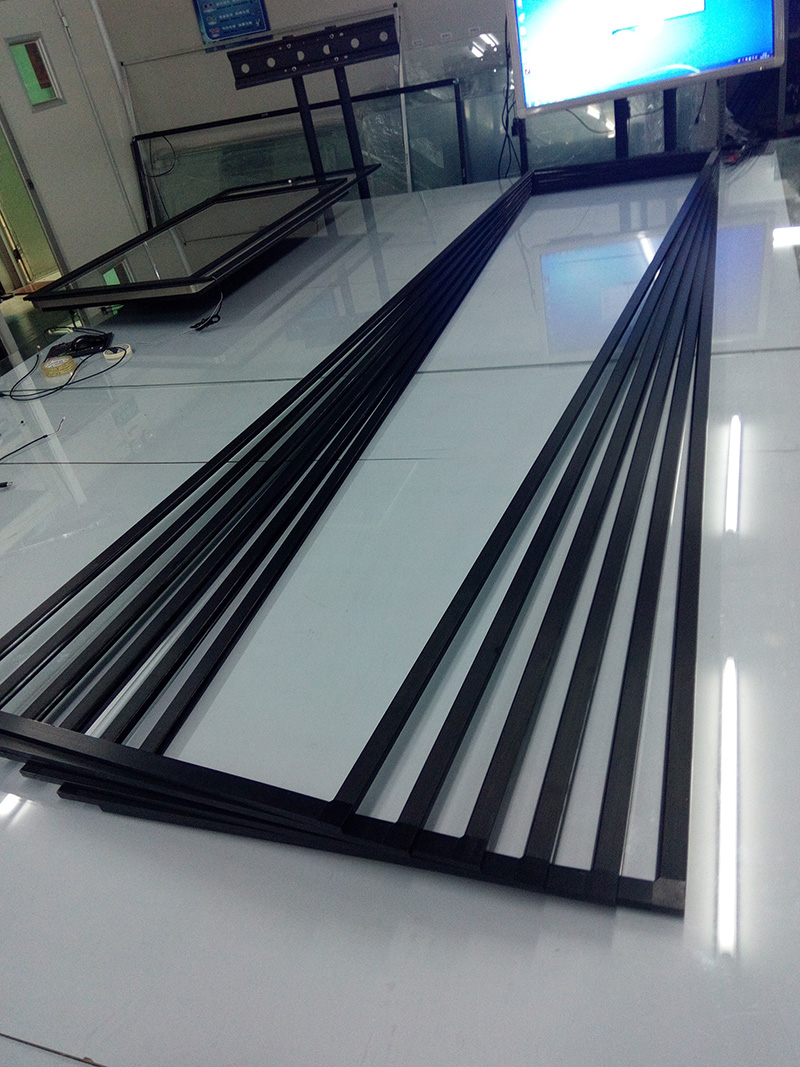

大尺寸定制紅外觸摸框

4、產品特性技術參數

OEM系列是采用紅外觸摸技術的真多點觸摸框,即插即用,無需安裝驅動和極易安裝于各類顯示設備中。

觸摸點真實10點同時觸摸(可按照客戶需求定制)
有效觸摸區域
外圍尺寸
屏幕厚度13mm
屏幕結構發射和接收控制電路以及控制器安裝在鋁合金框內
鋁合金框特點前拆,前維護(簡單方便的維修)
觸摸分辨率32768 X32768
掃描速度>100FPS
定位精度5mm
響應時間4~20ms(根據尺寸大小變化)
最小分辨物尺寸5mm
最小移動尺寸5mm
信號接口USB  2.0 接口
USB延長使用推薦延長設備可以最長可以延長到80-100m
觸摸介質手指、戴手套的手、筆等任何不透光物體
觸摸壓力不需要
觸摸壽命約8000萬次點擊
抗環境光可在220V, 150W 鹵光燈1.2m 直射下工作
工作環境室內或特殊定制可純室外(強干擾環境,試用于純室外或光線復雜的室內環境)
MTBF≥5000小時
支持操作系統Windows XP/7/8/10,Linux,Android,Ubuntu
連接方式常規USB2.0
溫度范圍工作溫度: -20°C ~ 70°C
儲存溫度: -20°C ~ 70°C
濕度范圍工作濕度: 0%~90% RH (無結露)
儲存濕度: 0%~95% RH (無結露)

5、電氣性能技術參數

供應電壓USB供電(+4.75~5.25VDC; 平均電流110MA,在電壓+5VDC時)
平均電流110mA(電壓DC5V時)
靜電保護符合EN61000-4-2標準 Level 4 (15KV空氣放電/8KV接觸放電)
密封性控制系統完全內置于觸摸屏體內
符合NEM4標準
防火能力符合UL-94HB規定
抗惡劣環境防塵、防暴、防靜電、抗光干擾
溫度沖擊-40°C (1 hr) to 85°C (1 hr),50個循環溫度變化范圍:每分鐘溫度變化幅度2度

6、性能指標

1、硬件平滑系統
2、硬件單點精度2.5mm
3、超高速8ms采樣速度
4、多點對角線支持
5、環境光自適應系統
6、支持超過20+以上主流應用( Microsoft touch pack, war3, PowerPoint,   Internet Explorer… …):
(1) 支持Microsoft native touch events,支持微軟為surface推出的touch pack應用,包括多人同時操作圖片拖動縮放等其他游戲。
(2)支持Microsoft PowerPoint, 通過手勢可以將發布的幻燈片PPT進行縮放,拖拽,瀏覽等操作,便于展示。
(3)可以在IE下實現單指滾動,多指縮放等手勢操作。
7、屏幕大小可根據要求定制,并支持液晶拼接屏和DLP顯示、投影、LED顯示。

7、產品保固期

屏體免費保修1年,有限保固期3年

8、屏體出線接口

觸摸屏常規出線方式為屏體右下角,標準USB公頭,出線長2.5米

9、產品介紹視頻
